TM 9-2350-247-20-2
REPLACE TRANSMISSION-TO-DIFFERENTIAL SHAFT (M548A1) -- Continued
0332 00
REMOVAL
NOTE
Place gear range selector in neutral position. Set or release differential steering brakes as
needed to rotate or lock shaft during removal and installation.
1.

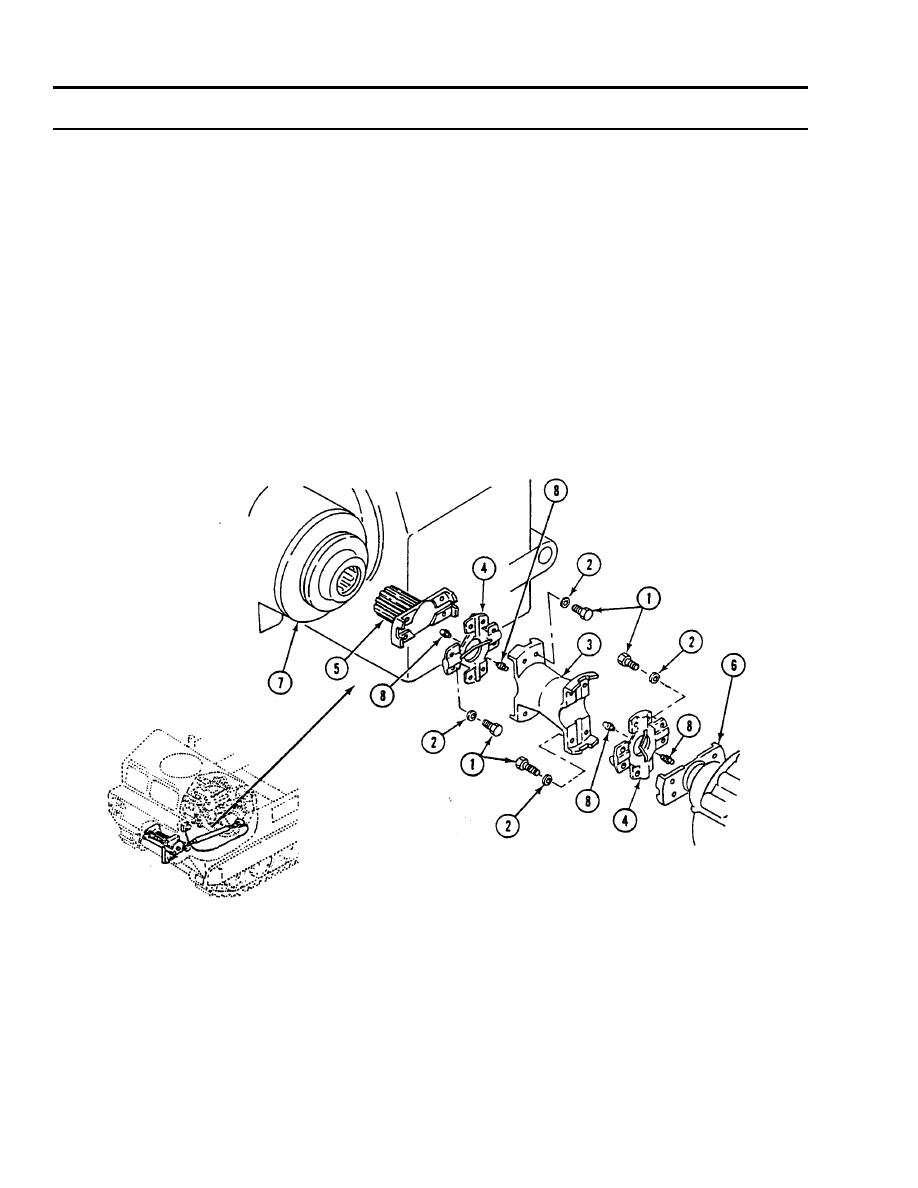

Remove eight screws (1), flat washers (2), and shaft (3) from two universal joints (4). Discard screws.
2.
Remove eight screws (1), flat washers (2), and two universal joints (4) from differential yoke (5) and transmission yoke
(6). Discard screws.
3.
Remove differential yoke (5) from differential (7).
NOTE
Some universal joints do not have lubrication fittings. They are lubed for life type universal
joints.
4.
Remove four lubrication fittings (8) from two universal joints (4) if needed.
